接地电阻的测量方法和规范要求 - 博宇电力

作者:

关键词:

摘要：

什么是接地和接地电阻？

接地电阻不是指接地体本身的金属电阻，而是指接地电流经接地体注入大地时，在土壤中以电流场形式向远方扩散时所遇到的土壤电阻。工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称之为接地电阻。?

与大地紧密接触并形成电气连接的一个或一组导体，叫接地极。通过接地极与大地相连接，称之为接地。接地，按用途划分：有防雷接地，防触电静电接地，工作接地，零线的重复接地，还有逻辑接地。

接地电阻的标准规范要求有哪些？

独立的防雷保护接地电阻应小于等于 10 欧；

独立的安全保护接地电阻应小于等于 4 欧；

独立的交流工作接地电阻应小于等于 4 欧；

独立的直流工作接地电阻应小于等于 4 欧；

防静电接地电阻一般要求小于等于 100 欧。

共用接地体 ( 联合接地 ) 应不大于接地电阻 1 欧。

接地电阻的测量方法有几种？

1、两线法条件：要有已知接地良好的地，如PEN等，所测量的结果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻，测量结果可以作为被测地的结果。?

2、三线法条件：要有两个接地棒：一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。原理是在辅助地和被测地之间加上电流，测量被测地和探测电极间的电压降，测量结果包括测量电缆本身的电阻。

3、四线法基本上同三线法，在低接地电阻测量和消除测量电缆电阻对测量结果的影响时替换三线法。测量时E和ES要单独直接连接到被测地。?

4、单钳测量测量多点接地中的每个接地点的接地电阻，而且不能断开接地连接防止发生危险。?

5、双钳法条件：多点接地，不打辅助地桩，测量单个接地。接线：使用厂商指定的电流钳接到相应的插口上，将两钳卡在接地导体上，两钳间的间隔要大于0.25米。?

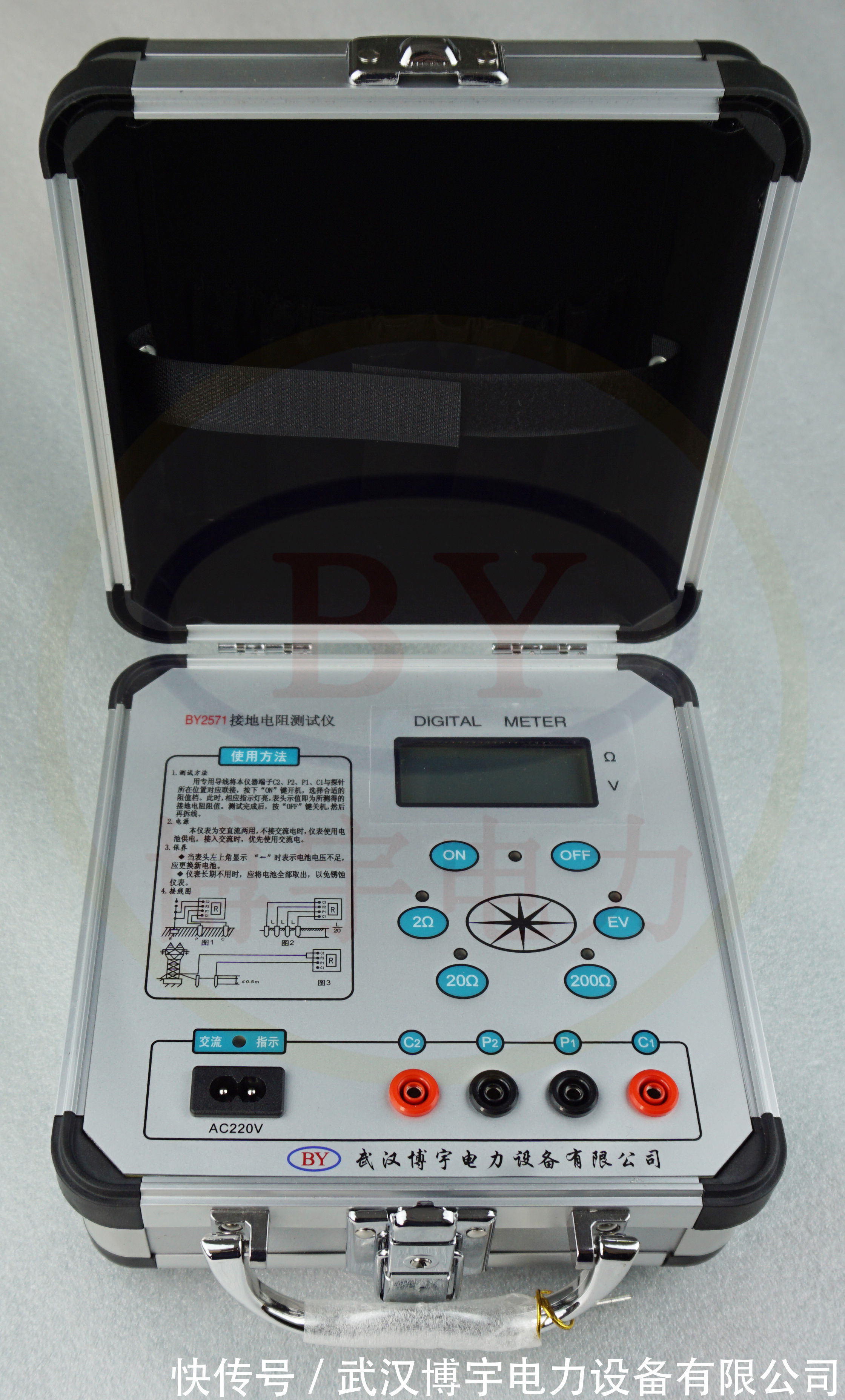

我们提供的产品包括接地电阻测试仪、绝缘电阻测试仪、防雷元件测试仪、直流电阻测试仪、回路电阻测试仪、微水测试仪、盐密测试仪、互感器测试仪、介损测试仪、开关特性测试仪、继电保护测试仪、试验变压器、串联谐振成套装置等。博宇电力“以人为本科技创新”为导向，竭诚为客户提供更好的检测方案！
